系統概述
Dais-CMX系列現代計算機組成原理與系統結构是以广受贊譽的經典産品Dais-CMH+为基礎研制的第三代面向教學實践領域的計算機應用類實验系統。以系統結构與原理組成为基礎，綜合接口應用，渉及CPLD器件的邏輯設計，知識面宽、适用範圍广泛。
Dais-CMX系列具有字长16位的CMX16+十六位體系結构和字长为8位的CMX08+準十六位體系結构。
體系結构
Dais-CMX系列可以參照現代計算機的标準設計原理計算機結构，把模型機的构造特性提升到與IBM PC相兼容的水準，因此在該系統上，面向彙編語言和C語言的微操作由理想變成現實。达爱思原理計算機对于“定长指令”僅從指令格式分類的角度舉例验證，動态的體系結构徹底擺脫了非标準實验环境困繞，徹底擺脫特定虛构的不規範指令系統！
微控制器
Dais-CMX系列運用“PLA”理念，用存儲器邏輯與組合邏輯相結合的方法构造微控制器，根據程序需要自動變更当前控制邏輯，对于使用頻率高的簡單指令以及很有用又不複杂的指令选擇組合邏輯，遇到複杂的需擴充的指令选擇存儲器邏輯，從而實現動态計算機體系結构。
系統部件

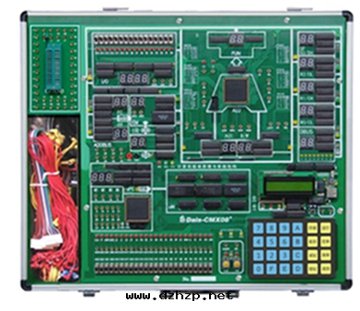

Dais-CMX08+準十六位計算機組成原理實验系統由實验平台、開關電源、软件三大部分組成。實验平台上有寄存器、運算單元、累加器、暫存器、地址寄存器、程序計數器、16位輸入／輸出單元、存儲器單元、指令寄存器、堆棧、中斷源、微地址寄存器、微程序控制器、組合邏輯控制器、微動開關／指示燈、脈沖源、24个按鍵、字符式LCD、USB通信口、RS232通信口及其實验擴展區。
指令格式
Dais-CMX系列的指令格式，采用“變长指令字”結构，不同指令操作碼不完全相同，操作碼的位數不固定，結构靈活，指令碼的冗餘少，能充分利用指令的毎一位，两个系統均可指定256種操作，即*多可以包含256条指令，具有“达爱思通用彙編器”，既可打造屬于您自己的个性化指令系統，亦可設計成與十六位、八位微處理器100%一致的标準指令系統，为原理計算機的标準化設計奠定了堅實的基礎。
後續微址
Dais-CMX系列微程序控制器采用“後續微地址隐含技術(BAF)”，采用斷定法，由转移控制段BCF(2位)規定後續微地址形成方式，支持順序執行(uPC+1)、進位位转移、零标志转移、無条件转移、在取指周期以操作碼形成後續微地址。
總線結构
Dais-CMX系列采用三總線結构，分别是數據總線(DBUS)、指令總線(IBUS)和微總線(uBUS)，这種三者分離並行的總線結构，可在当前指令結束後的*微周期進入下一条指令的獲取。
實验項目
手動控制實验
運算器實验（算術運算、邏輯運算、移位運算、進位控制與零标志）
通用寄存器實验
十六位準双向I/O口實验
地址總線組成實验
數據總線實验
存儲器读写實验
指令總線運用實验
中斷控制實验
微控制器實验
时序部件實验
典型模型機實验
基本模型機的設計與實現
分段模型機的設計與實現
带移位運算的模型機的設計與實現
複杂模型機的設計與實現
流水模型機的設計與實現
基于RISC處理器构成模型機實验
基于重疊技術构成的模型機實验
中斷模型機的設計與實現
PLA綜合模型機的設計與實現
通用計算機實验
MCS-51單片機的設計與實現
8086微處理器的設計與實現
外設擴展實验
8255並行口擴展（PA控制PB）
8155並行口擴展（I/O、RAM、定时器）
8259中斷控制器實验（8級中斷、中斷優先級）
PLD應用（設計P8212器件）
