一、硬件概述

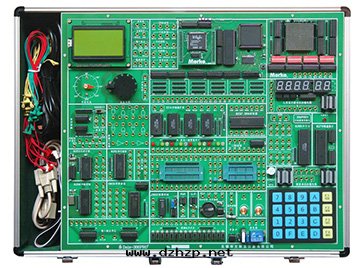

Dais-386PRO+現代32位微機原理與接口技術教學實验系統是Dais-X86的升級换代産品，采用Intel i386EX嵌入式微處理器作为系統核心，全面支持80X86的16/32位微機原理與接口技術的實验教學，为32位微處理器在微機教學中的運用构建了一个全開放、可開發、易拓展式的實验环境。

Dais-386PRO+的內外總線均为32位，支持32位I/O和內存读写。

二、软件概述

系統配有MKStudio集成開發环境，支持80X86彙編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程读写操作，支持常用的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實验需求。

三、開放特性

系統采用双核架构，由管理CPU支撐系統集成開發环境的運作，承担與PC聯機調試时通信數據交换所産生的硬件消耗，呈現給用戶的是一个完整而又透明、資源充分開放的32位微處理器。

四、總線特性

系統開放了總線宽度的動态选擇機制，把內存控制“MECS16”和I/O控制“IOCS16”列入用戶可定義的範圍，为了簡化電路連接，系統对这两个輸入信号有缺省定義，分别为“32位內存”和“8位輸入輸出接口”，即当用戶擴展32位存儲器时可忽略对“MECS16”端的定義與連接；当I/O輸入輸出接口为8位时也無需考慮对“IOCS16”端的定義與連接。

五、尋址能力

系統构建了全覆盖的尋址空間，系統內存可融入仼意段的0~1FFFh，實模式的可尋址範圍为16个段的0~1FFFh（其中F000为系統BIOS段），在保護模式以段寄存器作为索引，根據段描述符表定義32位段基址（包括界限及存取權等）與各種尋址方式所确定的32位有效地址相加産生32位內存單元的線性地址，再通过分页部件形成32位物理地址的全覆盖（在沒有分页的情況下視32位內存單元的線性地址为其32位物理地址）。当低16位IP大于等于2000h时，系統的尋址目标指向外部存儲器擴展空間。

六、擴展能力

系統的內存和I/O擴展以字节操作为基準，把32位微處理器的四个“字节允許”信号BE3~BE0列入擴展定義的範圍，支持字节（8位）、字（16位）、双字（32位）共三類指令的擴展尋址，並把DMA操作期間的字节定義融入到BE3~BE0选通端，使其擴展特性與微機實際應用無縫結合。

七、兼容特性

系統的微處理核可分離使用，选配标準的PC104工業總線接口闆，可将32位微處理核方便的嵌入到PC104的系統中，支持测控系統産品的開發與應用。也可选配51PACK單片機內核模块或86PACK十六位微機內核模块，全面支持MCS-51單片機、十六位微機的原理應用與接口擴展實验。

八、輔助功能

系統可选配高速USB接口的數字虛拟示波器模块，可用于D/A輸出、串行數據、定时／計數器、輸入輸出等實验中輸出波形或信号的测量。

九、連線方式

系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；读写控制、选通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。

十、安全特性

系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了32位微處理核的安全，避免了誤操作、誤連線对CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、过流保護的高性能穩壓開關電源，進一步保障了系統的安全性。

80X86實模式實验項目

80X86微機原理及其程序設計實验

1. 系統認識實验

2. 數制转换實验

l 十六進制數转换为十進制數

l 十進制數转换为十六進制數

3. 碼制转换實验

l ASCII碼（數字符）转换为十六進制數

l 十六進制數转换为ASCII碼

l ASCII碼（數字符）转换为十進制數

l 十進制數转换为ASCII碼

l 十進制數的ASCII碼转换为BCD碼

l 十進制BCD碼转换为二進制數

4. 運算類編程實验

l 二進制双精度加法運算

l 十進制的BCD碼減法運算

l 乘法運算

5. 分支程序設計實验

6. 循环程序設計實验

l 計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）

l 求某數據區內負數的个數

7. 排序程序設計實验

l 气泡排序法

l 學生成绩名次表

8. 子程序設計實验

l 求無符号字节序列中的*值和*小值

l 求N！

9. 查表程序設計實验

10. INT 21h輸入輸出程序設計實验

l 顯示A~Z共26个大写英文字母

l INT 21H功能調用示例程序實验

l 在C語言使用INT 21h功能調用

l PC鍵盤下傳實验箱七段碼顯示

l 實验箱鍵盤上傳PC屏幕顯示

80X86微機接口技術及其應用實验

1. 存儲器擴展實验

2. 8237可編程DMA控制器實验

3. 8259中斷控制器實验

l 內部8259中斷控制器

l 外部8259中斷控制器

4. I/O擴展實验（8位／16位）

5. 8255並行口實验

l 8255 A/B/C口輸出方波

l 8255 PA輸入／PB輸出

l 8255控制交通燈

6. 8253定时／計數器應用實验

7. 8251串行通信應用實验

8. 鍵盤掃描及顯示設計實验

l 8279鍵盤與顯示設計

l 8255鍵盤與顯示設計

9. A/D模數转换實验

10. D/A數模转换實验

11. LCD 128×64图形液晶實验

12. 音頻驅動實验

13. 继電器控制實验

14. 步進電機控制實验

15. 直流電機調速實验

16. DS18B20數字温度傳感器實验

17. V/F電壓頻率转换實验

18. PWM輸出實验

19. DS1302實时时鐘實验

20. 紅外遙控實验

32位程序設計及其接口技術實验

21. 32位數據排序實验

22. 32位碼制转换實验

23. 32位存儲器擴展實验

24. 8237可編程DMA控制器訪問32位存儲器的實验

25. 32位I/O擴展實验

26. 32位LED 16×16點阵顯示實验

80X86保護模式實验項目

32位保護模式下的微機原理實验

1. 實模式到保護模式的切换

2. 全局描述符及全局描述符表

3. 局部描述符及局部描述符表

4. 任務內無特權級變换的转移

5. 任務內有特權級變换的转移

6. JMP/CALL指令實現任務切换

7. 通过中斷門转移的中斷與异常處理

8. 通过陷阱門转移的中斷與异常處理

9. 通过任務門转移的中斷與异常處理

32位保護模式下的內存擴展實验

1. 無分页機制的內存擴展

2. 有分页機制的內存擴展
