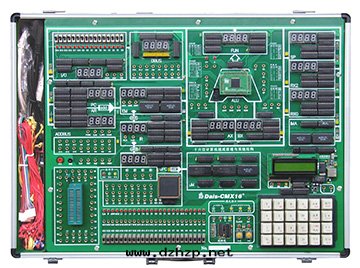

Dais-CMX16+現代計算機組成原理與系統結构是以广受贊譽的經典産品Dais-CMH+为基礎研制的第三代面向教學實践領域的計算機應用類實验系統。該系統字长16位，以系統結构與原理組成为基礎，綜合接口應用，涉及CPLD/FPGA器件設計，知識面宽、适用範圍广泛。

系統可按通用計算機的标準設計原理計算機，把模型機的构造特性與8086/8051相兼容。系統对于“定长指令”僅從指令格式分類的角度舉例验正，動态的體系結构徹底擺脫了非标準實验环境下特定和虛构的不規範語言給原理計算機語言教學實践活動所带来的困擾。

Dais-CMX16+的指令格式采用“變长指令字”結构，不同指令操作碼不完全相同，操作碼的位數不固定，結构靈活，減少指令碼冗餘，提高執行效率，能充分利用指令碼所有位，*多可以設計256条指令。在达爱思通用彙編器的支撐下，既可設計屬于您自己的个性化指令系統，亦可設計成與16/8位微處理器兼容的标準指令系統，为模型計算機的通用化設計构建了一个可操作平台。

微控制器

Dais-CMX16+運用“PLA”理念，用存儲器邏輯與組合邏輯相結合的方法构造微控制器，根據程序需要自動變更当前控制邏輯，对于使用頻率高的簡單指令以及很有用又不複杂的指令选擇組合邏輯，遇複杂的、不規整需擴充的指令选擇存儲器邏輯，從而實現動态計算機體系結构。

後續微址

微程序控制器中隐含後續微地址（BAF），采用斷定法，由转移控制段BCF（2位）規定後續微地址形成方式，支持順序執行（uPC+1），進位位转移，零标志转移，無条件转移，在取指周期以操作碼形成後續微地址。

时序层次

Dais-CMX16+擁有一个周期、节拍、脈沖組成的三級时序系統。以取指周期为始設了四个狀态觸發器，在組合邏輯控制中，該觸發器为1，控制器進入那个機器周期的微操作。系統按序定拍，随機器周期動态變更节拍發生器，在非取指周期産生T1→T3→T4三拍制节拍發生器，在取指周期産生T1→T2→T3→T4四拍制發生器。

*的软硬件环境

實时部件顯示：各部件單元都以計算機結构模型布局，清晰明了，各部件均有七段數碼管顯示其十六進制內容。两个數據流方向指示燈以直觀反映当前數據的来源與目标去向。即使不借助PC機也可實时觀察數據流狀态，判斷其正确性，提供一目了然的實验环境。

開放式設計：系統支持三種實验電路构造方式，即實验單元電路的硬布線連接方式、單元電路的控位連接方式和實验電路“软連線”方式。对于實验單元電路的硬布線連接方式，可采用双头實验導線從零開始在擴展區域逐一搭起一个實验電路；对于各單元電路的控位連接，只需使用双头實验導線在單元電路控位與控制信号之間对應連接，就可构造出實验所需的部件控制電路；亦可使用可編程邏輯器件在線設計下载實验電路，實現實验電路的“软接線”。

邏輯分析：对于教师而言，不難體会要講清时序關系是不容易的，而學生理解並利用时序關系則難上加難。而由于現代集成技術的迅猛發展，在實際工作中需要更多的利用邏輯分析工具進行时序分析。达爱思計算機組成原理教學實验系統具備邏輯分析功能，老师可通过電化教學設備向學生現场展示指令與时序的關系，讓學生在實验时直觀地觀测到指令與时序的關系，有效的提高教學效果。

Dais-CMX16+以高性能MCU为核心組成系統的操作與控制平台，自带鍵盤、LCD顯示，配備强大的集成開發环境，擁有前後台双环境支持，跟蹤運行軌迹、受理中斷請求、變更控制模式、捕捉現场信息。

主流處理器的多總線結构

系統采用多總線結构，分别是數據總線、指令總線、微總線。这種三者分離並行的總線結构，遇取指周期可以並行完成操作數的存取，在当前指令結束後的*微周期可直接進入下一条指令的取指操作，通过微總線形成電路解釋與執行的後續微址，因此指令總線與微總線的主要仼務是預取指與後續微址的預處理。

系統可选配Xilinx的XCV200擴展闆，具有20万門大規模FPGA用于CPU模型的設計，16位64K的RAM用于存放用戶程序及數據。學生将設計好的CPU模型下载到FPGA，並将需要運行的程序下载到RAM，根據先易後難的實践思路逐步完成16位機、32位機的設計。

運算器實验

通用寄存器實验

準双向I/O口實验

地址總線組成實验

十六位數據總線實验

存儲器读写實验

指令總線運用實验

中斷控制實验

微控制器實验

时序部件實验

采用20万門FPGA器件EP1C12Q240C8N與16位64K的RAM，构成模型計算機CPU+程序數據存儲器。

16位ALU實验

16位寄存器實验

16位指令計數器PC實验

中斷控制實验

手動綜合示教實验

8086微控制器示教實验

基本模型機的設計與實現

分段模型機的設計與實現

带移位運算的模型機的設計與實現

複杂模型機的設計與實現

流水模型機的設計與實現

基于RISC處理器构成模型機實验

基于重疊技術构成的模型機實验

中斷模型機的設計與實現

PLA綜合模型機的設計與實現

通用計算機實验

MCS-51單片機的設計與實現

8086微處理器的設計與實現

61C256存儲器擴展

8253定时／計數器擴展

8251串行通信擴展

8259中斷控制器擴展

8237可編程DMA控制器擴展
