一、概述

本實验儀为适應不同類别、不同层次的專業需要，*推出的模块化新産品，本實验力求使傳感器結构透明化，能加深學生对傳感器原理的認識。

特點：

1. 獨立加热源：數字式智能温控儀調节，完美解決了市场上常見內置热源，长期使用後發热老化，影響整體實验箱，性能不穩的問題。

2. 獨立模块化的實验單元：采用模块化設計，但又不是簡單，零散的把每項功能獨立.具有相同或相似性質的實验項目與實验電路制成模块，这樣既解決了靈活性，又解決了零散性的問題和維護問題。

3. *初版本为2004年開發，前後改進了近10餘个版本，結合各个用戶單位實際使用反饋，在實践中不斷提升。

二、配置及技術性能

 1．信号源：1k～10kHz，輸出幅度輸出幅度≥10Vp-p(空载)，带數顯頻率計指示

 2．直流穩壓源：±5V,±12V

 3．恒流源：0~10OmA輸出

 4．直流電壓表：0-2V、0-20V 两檔可調

 5．智能温度控制模块：测温範圍0～200℃，温度顯示*小分辨率0.1℃

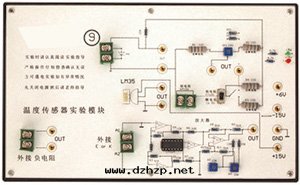

 6．温度傳感器模块：包括PN,PTC，NTC,，LM35，PT100，CU50，K型，E型热電偶

 7．光電转速傳感器模块: 包括矽光電池、光敏電阻

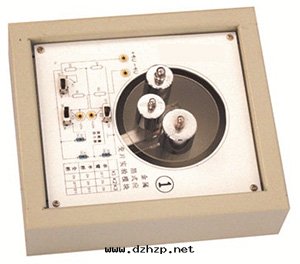

 8．應變傳感器模块

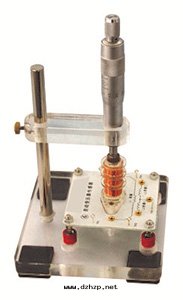

 9．差動變壓器模块

 10．霍尔傳感器模块

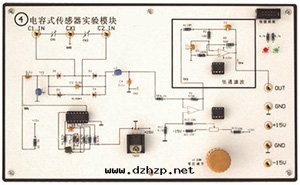

 11．電容傳感器模块

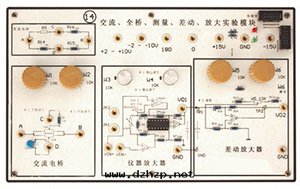

   12. 交直流、全橋、测量、差動放大實验模块

三、各種傳感器介紹（共15種）

1. 應變傳感器：金屬應變傳感器，量程0～1kg，應變片阻值350Ω×4

2. 差動變壓器：铁芯、初級線圈和次級線圈构成，量程≥5mm

3. 差動電容傳感器：两組定片和一組動片构成，量程≥5mm

4. 霍尔位移傳感器：線性霍尔片置于梯度磁场中，量程≥3mm

5. PT100：金屬鉑電阻傳感器，00C電阻值100Ω，测温範圍-200C～850C

6. 1Cu50：铜热電阻，00C電阻值50Ω，测温範圍-500C～1000C

7. 1LM35：電壓輸出型集成温度傳感器，测温範圍-550C～1500C，靈敏度10mV/0C

8. K型热電偶：鎳鉻－鎳矽热電偶.测温範圍-500C～1800C

9. E型热電偶：鎳鉻－康铜热電偶，测温範圍-1000C～1100C

10. PN結温度傳感器：测温範圍-1000C～1500C，靈敏度2.2mV/0C，線性誤差1％

11. NTC：負温度系數半導體热敏電阻，测温範圍-500C～3500C

12. PTC；正温度系數半導體热敏電阻，测温範圍-500C～1500C

13. 光敏電阻：硫化镉(CdS)材料，暗阻≥50MΩ，亮阻≤2KΩ

14. 矽光電池：光譜響應420～675nm，光敏區7.34mm2

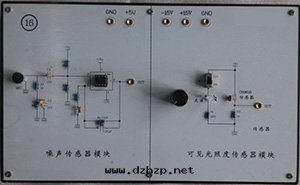

15. 聲電傳感器：驻极體電容式，頻響20～20kHz，靈敏度-27dB
