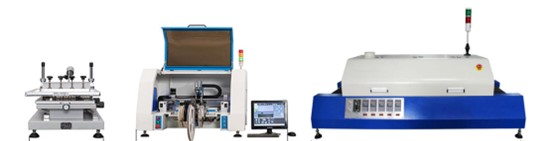

SMT贴片實訓線由手動精密丝印台、双头贴片機、桌面五温區回流焊、實訓操作台組成。桌面設備，用于完成贴片元器件的自動贴裝。
1.SMT贴片實訓線由手動精密丝印台、贴片機、桌面五温區回流焊、實訓操作台組成。
2.模块一：手動精密丝印台 HW-PT200K
産品用途：主要用于電子元件制造中的精密印刷，例如電路闆、傳感器、電容器等元件的锡膏印刷。
主要參數：
- 工作台尺寸：300*400（mm）；
- 最大印刷尺寸：250*400（mm）；
- 最大网框尺寸：250*400（mm）；
- 印刷速度：人工控制；
- 印刷物厚度：0-80（mm）；
- 工作台縱橫調节器：10mm;
- 印刷平台高度：190mm;
- 重複精度：±0.01（mm）;
- 定位方式：外形或基準孔
- 外形尺寸：540*380*390mm;
- 重量：20kg
3.模块二：贴片機 HW-TP1000K
産品用途：贴片機是用来實現高速、高精度地全自動地贴放元器件的設備，是整个SMT生産中最關鍵、最複杂的設備。
主要參數：
- 最大電路闆面積：270*420mm；
- 定位精度：0.01mm；
- XY最大移動範圍：530*550mm；
- 吸嘴緩沖範圍：8mm
- Z轴最大移動範圍：20mm；
- 最大贴片速度：5600PCB/小时；
- 支持供料方式：带式供料器、管裝供料、盤裝IC;
- 适用範圍：适用0402、0603、0805、1206、3528/5050/3014、二极管、三极管、QFN/SOP/SOT/BGA/芯片100腳或者15mm*15mm;
- 喂料器數量：25个；
- 贴裝头：双头;
- 電機：步進電機;
- 元件角度：0-360°任意角度，運動中同步旋转
- 編程方式：點对點教習編程，視覺編程，PCB文件坐标導入等
- 視覺操作系統：內置PC機，自動識别矯正，自動補件
- X/Y運行模式：新一代直線插補聯動
- 气源：反置式正負壓交换器
- 視覺編程攝影機：超高像素彩色紅外線
- 視覺顯示器：15英寸彩色高清顯示器
- 平均功率：600W
- 電源：220V,50Hz
- 尺寸：1050mm*850mm*660mm（不含報警燈高度）
- 産品重量：裸機重量100KG
4.模块三：桌面五温區回流焊 HW-RF50
産品用途：桌面五温區回流焊主要用于電子元器件的焊接。
主要參數：
- 加热區：五温區加热；
- 加热區參考长度：1000mm；
- 加热方式：热風加热；
- 控制方式：操作面闆按鈕+智能微機儀表PID閉环控制；
- 升温时間：20min；
- 升温时間：3.5—5.5min;
- 冷卻區數量：2个自然風冷卻；
- 冷卻方式：橫流强迫風冷；
- 控温精度：±2℃
- 傳動带宽度：300mm
- 最大pcb尺寸：280*280mm
- 元器件最大高度：30mm
- 傳動到方向：左→右
- 傳輸方法：不鏽鋼网带
- 网带速度：0-1350mm/min
- 電源供應：AC220V /AC380V±10% 50Hz
- 開始/正常功率：11KW/3.5KW
- 尺寸：1700*710*650mm
- 重量：150kg
