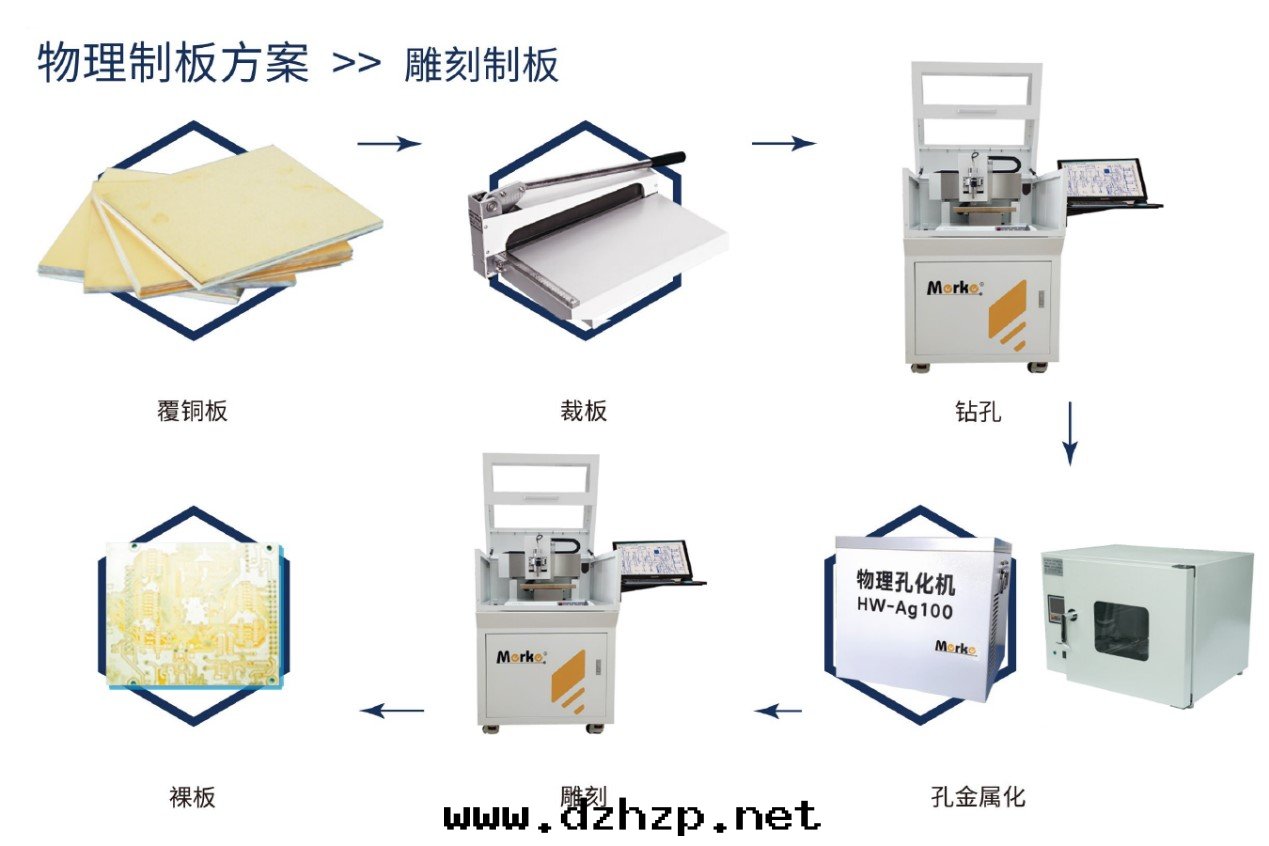

PCB制闆實訓線由裁闆機、線路闆雕刻機、物理孔化機、烘箱、實訓操作台組成，完成單/双面闆的制作。
1. PCB制闆實訓線由裁闆機、線路闆雕刻機、物理孔化機、烘箱、實訓操作台組成。
2.模块一：裁闆機 HW-C400
産品用途：進行覆铜闆的快速裁剪。
主要參數：
- 最大切割长度:400mm，
- 最大切割厚度:5mm；
- 弧形刀刃，固定機标識，标配透明保護罩；
- 外形尺寸：435*660*200mm
- 重量：16kg
3.模块二：線路闆雕刻機 HW-3232I
産品用途：采用500万像素的工業相機和百万像素工業鏡头定位，補償機械誤差，适合制作單/双面闆和多层闆鑽孔、雕刻線路，割邊等。
主要參數：
- 加工面闆：單/双面闆；
- 最大加工速度（m/min）：7.2；
- 最大加工闆面：320*320；
- 最小加工線徑：4；
- 最小加工線距：6；
- 鑽孔孔徑：0.2-3.175；
- 鑽孔速度（strokes/min）：120；
- 面闆具有XYZ轴進給控制按鍵和Z轴調整旋鈕功能；
- 視覺定位系統：500万像素工業相機；
- 主轴转速（r/min）：0-60000；
- 限位保護：XYZ双重限位保護，超限自停；
- 控制方式：ARM；
- 通信方式： USB；
- 软件兼容格式：立創EDA、Protel 99SE/DXP、Altium Designer 、Cam 350、Pads、AutoCAD等；
- 立式設備，含保護罩、底柜、吸塵系統和PC；
- 控制系統软件：具有區域雕刻，批量制闆，仿真虛拟加工，智能挖孔，快速隔離，工作進度記录，斷點續雕，支持多樣割邊，自動原點定位，自動關閉主轴，實时顯示工作進度與制闆情況；
- 软件終身免費升級；
- 主轴功率：90 ；整機功率：300；
- 電源：AC220V/50Hz；
- 外形尺寸（W × D × H）：1330mm×660mm×1210mm；
- 重量：157kg。
4 .模块三、物理孔化機 HW-Ag100
産品用途：银漿灌孔，用于双面闆或者多层闆的物理孔化。
主要參數：
- 闆幅：320*320mm；
- 有效耐受温度：500℃ ；
- 最大厚徑比：2.5:1；
- 最小灌孔孔徑：0.3mm；
- 最大功率：500W；
- 電源：220V 50Hz；
- 外形尺寸：350*350*330mm；
- 重量：24kg。
5.模块四、烘箱 HW-HT100
産品用途：産品采用數字顯示的微電腦P.I.D温度控制，带有定时功能，热風循环系統，在高温下連續運转的風機和風道組成，有效的提高工作室內温度均勻，对線路、阻焊、字符感光油墨烘干及固化。
主要參數：
- 內膽尺寸：300*300*270mm；
- 载物托架：2块；
- 控温參考範圍：室温+10-200℃；
- 温度波動：±0.5℃；
- 定时範圍：1～9999min；
- 電源電壓：220V/50Hz；功率：500W
- 外形尺寸：585*480*440mm
- 重量：26kg
