産品用途

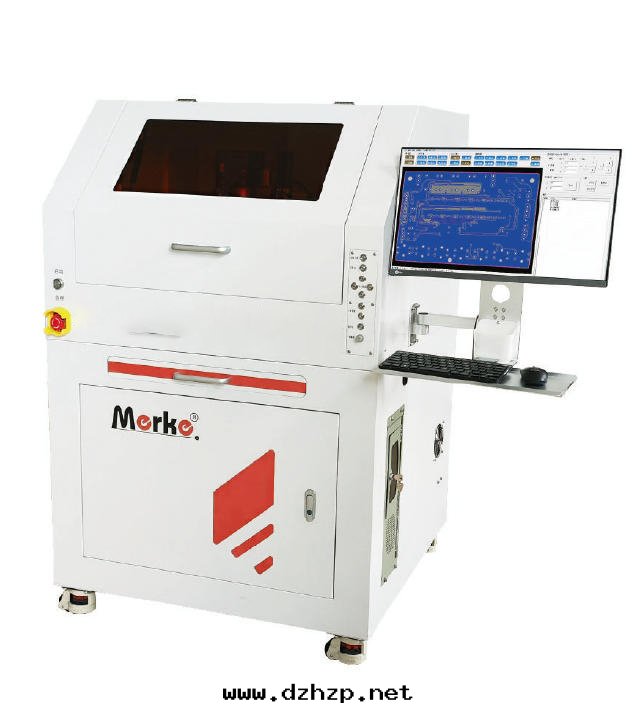

激光機械雕刻一體機HW-3232LUH是集激光精细刻画與機械精密切削功能于一體的快速制闆設備.

l  微納加工

1.  半導體與電子元件：用于切割矽片、藍寶石、氮化                                                                                                                                                                                                                                                                               镓（GaN）等脆性材料，加工IC芯片、LED晶圆或柔性電路闆（FPC），热影響區极小。

2.  PCB鑽孔與切割：紫外激光可穿透铜层，直接加工微米級孔徑的電路闆，避免傳統機械鑽孔的毛刺問題。

3.  玻璃/陶瓷精密加工：切割手機盖闆玻璃、攝像头模組玻璃或陶瓷基闆，邊緣光滑無裂紋。

l  标記與雕刻

1.  高分子材料打标：在塑料（如ABS、PC）、樹脂、橡胶表面進行永久性标記，不産生热變形。

2.  透明材料內雕：在玻璃、水晶內部雕刻3D图案（如獎杯、工艺品）。

l  表面處理

1.  塗层去除：精準剝離金屬表面的油漆、氧化层或絕緣层（如航空部件修複）。

2.  材料表面改性：通过光化學反應改變材料親水性或生物相容性。

技術參數

1、最小線間距：20μm（與被加工材料有關）

2、最小線宽：50μm與被加工材料有關）

3、最高剝铜加工速度：5.5cm²/min（與被加工材料厚度有關）

4、最大加工區域：320*320mm，此为有效闆幅

5、重複定位精度：±2μm

6、系統定位精度：±5μm

7、激光器：激光波长：355nm，功率10W;

8、掃描振鏡及透鏡：數字掃描振鏡及远心平场透鏡，掃描振鏡最大工作區域50mm×50mm

9、XY運動平台分辨率：0.5μm

10、     振鏡分辨率：20μrad

11、     ★换刀方式：18刀具庫電控自動换刀

12、     空载移動速度：250mm/s，软件開放速度設置窗口，客戶可以根據需要設置自己需要的速度

13、     鑽孔速度：120次/min

14、     輪廓透銑速度：5mm/s

15、     自冷高速電主轴：最高转速80,000rpm，软件開放转速設置窗口，客戶可以根據材料等的需要設置自己需要的速度。

16、     控制系統：X、Y、Z轴高精度信捷伺服電機驅動

17、     除塵系統：封閉式負壓除塵風罩及工業超细过濾静音除塵系統，實現吸塵和真空吸附。

18、     輔助系統：标配非接觸式感應限位器、工作狀态指示燈、高分辨率攝像头、專用鏡头及漫反射光源、自動靶标定位功能、工業控制計算機及顯示器，

19、     操作面闆：具有XYZ轴進給控制按鍵和Z轴調整旋鈕功能，也可聯機通过软件控制XYZ轴

20、     控制系統，串口通訊，預留擴展口8个，为升級預留空間；

21、     采用500万像素視覺結合算法實現材料任意放置的自動定位；

22、     視覺系統範圍內，實現图像化控制定位；

23、     設備具有自我校正功能，提供定位和提高制闆精度；

24、     软件具有分条和銑雕功能，可以設置激光基本參數、激光刀具、組合刀具和激光加工。

25、     软件兼容格式：Altium Designer、立創EDA、Eagle、AutoCAD、Pads、Proteus、Protel99SE、DXP、CAM350、和其它Gerber格式編輯软件；同时可以識别DXF格式的文件。

26、     設備規格

尺寸：1450*1320*1500mm ( 不含報警燈)；

設備重量：500kg
