産品用途

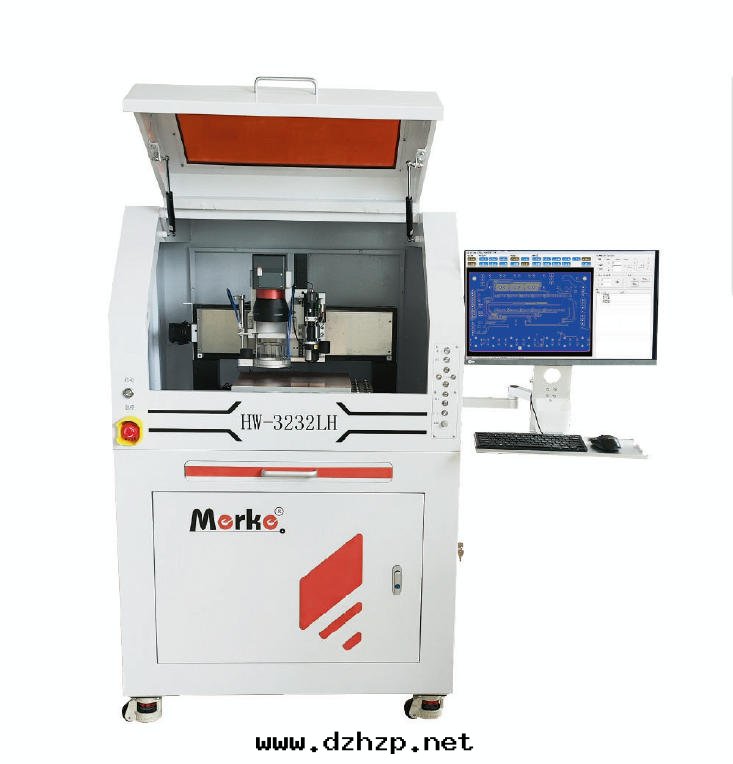

激光機械雕刻一體機HW-3232LH是集激光精细刻画與機械精密切削功能于一體的快速制闆設備，具有單/双/多层線路闆雕刻、鑽孔、割邊等功能。

技術參數

1、最小線間距：50μm（2mil/0.05mm）（與被加工材料有關）

2、最小線宽：50μm（2mil/0.05mm）（與被加工材料有關）

3、最高剝铜加工速度：8.5cm²/min或者1分鐘可以做85*10mm的PCB闆（與被加工材料厚度有關）

4、最大加工區域：320*320mm，此为有效闆幅

5、重複定位精度：±2μm

6、系統定位精度：±5μm

7、激光器：紅外光纖激光器，激光波长：1064nm，功率30W，工作頻率：50-200kHz

8、掃描振鏡及透鏡：數字掃描振鏡及远心平场透鏡，掃描振鏡最大工作區域50mm×50mm

9、XY運動平台分辨率：0.5μm

10、    振鏡分辨率：20μrad

11、    ★换刀方式：18刀具庫電控自動换刀

12、    空载移動速度：250mm/s，软件開放速度設置窗口，客戶可以根據需要設置自己需要的速度

13、    鑽孔速度：120次/min

14、    輪廓透銑速度：5mm/s

15、    自冷高速電主轴：最高转速80,000rpm，软件開放转速設置窗口，客戶可以根據材料等的需要設置自己需要的速度。

16、    控制系統：X、Y、Z轴高精度信捷伺服電機驅動

17、    除塵系統：封閉式負壓除塵風罩及工業超细过濾静音除塵系統，實現吸塵和真空吸附。

18、    輔助系統：标配非接觸式感應限位器、工作狀态指示燈、高分辨率攝像头、專用鏡头及漫反射光源、自動靶标定位功能、工業控制計算機及顯示器，

19、    操作面闆：具有XYZ轴進給控制按鍵和Z轴調整旋鈕功能，也可聯機通过软件控制XYZ轴

20、    控制系統，串口通訊，預留擴展口8个，为升級預留空間；

21、    采用500万像素視覺結合算法實現材料任意放置的自動定位；

22、    視覺系統範圍內，實現图像化控制定位；

23、    設備具有自我校正功能，提供定位和提高制闆精度；

24、    软件具有分条和銑雕功能，可以設置激光基本參數、激光刀具、組合刀具和激光加工。

25、    软件兼容格式：AltiumDesigner、立創EDA、Eagle、AutoCAD、Pads、Proteus、Protel99SE、DXP、CAM350、和其它Gerber格式編輯软件；同时可以識别DXF格式的文件。

26、    設備規格

尺寸：1450x1320x1500mm( 不含報警燈)；

設備重量：500kg
