産品用途

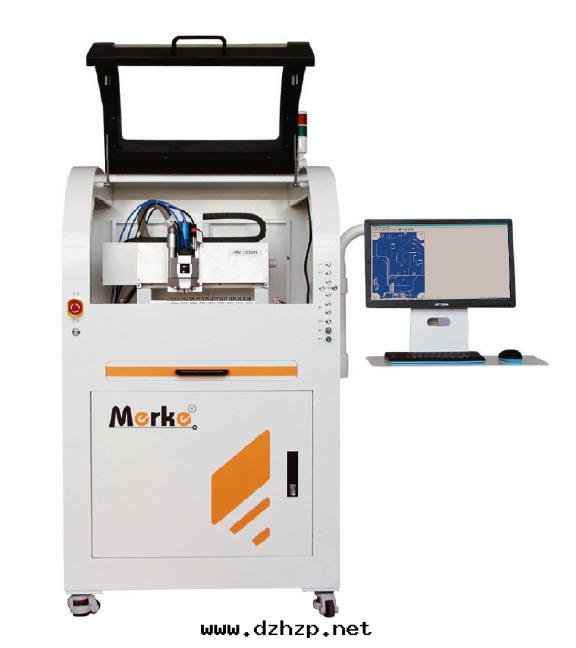

采用500万像素的工業相機和百万像素工業鏡头定位，補償機械誤差，配備18刀位自動换刀系統、自動定深系統和自動吸塵，适合制作單/双面闆和多层闆鑽孔、雕刻線路，割邊等。

功能特點

－★标配真空吸附、自動定深、自動吸塵、引導式專利软件、一體機設計和伺服電機系統能夠更有效地提高工作速度，保證精度。

－在覆铜闆上鑽孔。

－控制切入深度精銑，用雕刻刀剝掉不需要的铜箔，形成導線焊盤。

－透銑、沿外形線進刀，使電路闆與闆材分離。

－設備設有原/零點控制按鍵，原/零點直接設置、複位功能。

－软件虛拟加工，可預覽加工路徑。

－實时加工路徑、進度顯示。

－多孔徑鑽孔一次完成，省卻了頻繁的换刀工序。

－斷點續雕，任意位置停止、恢複雕刻。

－智能組合雕刻，可設置粗细两把刀加工，最大程度的保證加工精度、缩短加工时間。

－任意區域选擇雕刻，滿足補雕、精雕的需要。

－德國原裝進口自冷電主轴，转速最高达60000rpm。

－智能化转速控制，根據刀具自動優化主轴转速。

－采用視覺定位系統，相機配合软件，捕捉两孔或圆形焊盤就能确定位置，實現定位

－黃铜对刀位，刀具自動对位，Z/W轴相互配合自動定深，減少闆面平整度对精度的影響

－★設備配套自主研發的PCB雕刻專業软件，能夠實現仿真運行、斷點續雕、實时顯示加工路徑、任意區域选擇雕刻、智能雕刻、刀具选擇及换刀提醒等功能（該软件具有國家專利，确保設備及技術的先進性，同时软件一直在更新版本滿足客戶的多樣需求）

－★雕刻機面闆具有XYZ轴進給控制按鍵和Z轴調整旋鈕功能。（非手柄控制）提供面闆清晰照片

－設備具有自我保護功能，XYZ双重限位保護，超限自停。

－HW系列PCB雕刻機兼容的EDA設計软件：AltiumDesigner、立創EDA、Eagle、 AutoCAD、Pads、Cadence、Proteus、Protel99SE、DXP、CAM350、和其它Gerber/DXF格式編輯软件。

－金屬可視安全防護罩，立式底柜設計，可以存儲耗材

主要參數

1.   加工面闆：單/双面闆

2.   主轴：原裝進口主轴

3.   主轴转速（r/min）：10000-60000，软件控制無級可調

4.   X/Y驅動   ：伺服電機，

5.   Z/W驅動：步進電機

6.   最小加工線徑：4

7.   最小加工線距：4

8.   最小鑽孔最小孔徑：0.2

9.   最大加工闆面：310×240

10. 分辨率/最小步距：0.003

11. 重複精度（mm）：0.0005

12. 回零誤差：≤0.002

13. 定位孔系統精度：±0.02mm

14. 最大移動速度（m/min）：15,出廠設置：100mm/s（6m/min）

15. 鑽孔速度（strokes/min）：120

16. 刀具檢测系統：激光刀具檢测系統 自動对刀

17. 刀深調节：自動調节刀深

18. 視覺定位系統：500万像素工業相機

19. 吸塵系統：與主轴同步，邊工作邊吸塵

20. 限位保護：软件限位加硬件限位双重保護

21. 控制方式：嵌入式ARM,标配品牌PC

22. 刀具庫：18刀位，自動换刀

23. 通信方式： USB

24. 软件兼容格式：Altium Designer、立創EDA、Eagle、 AutoCAD、Pads、Cadence、Proteus、Protel99SE、DXP、CAM350、和其它Gerber格式編輯软件。

25. 安全罩：金屬可視安全防塵罩，立式底柜設計，可以存儲耗材

26. 整機功率：1.2kW（主機）+0.5KW（吸塵器）+0.9KW（空壓機）

27. 電源：AC220V/50Hz

28. 外形尺寸（W × D × H）：1460mm×910mm×1780mm

29. 重量：248kg

30. 産品配套國家教育部門制定出版社出版書籍，書籍中收录大量電子實訓實验及操作方法基礎實验課程，配有微課教學視頻，为實訓带来极大便利和乐趣。

31. 設備通过該類設備生産許可範圍內的ISO9001國際質量體系認證，保證設備本身及其制造过程的質量。

32. 标配：静音無油空壓機
