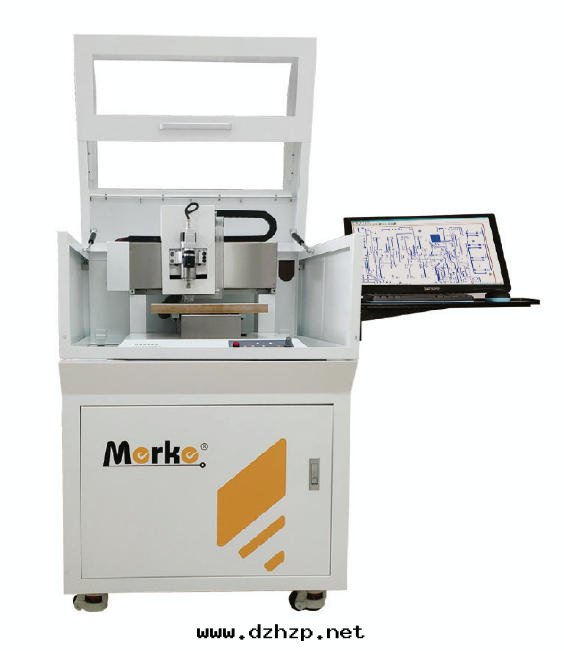

高速線路闆雕刻機HW-3232I核心用途是高精度、高效率地制作印刷電路闆（PCB）原型及進行小批量生産。它通过一系列精密的機械和软件協同工作，将您的電子設計图紙（EDA文件）快速转變为實體的電路闆。支持制作單面闆、双面闆及多层闆，可以完成鑽孔、雕刻線路、割邊、銑平面和挖槽等加工工序，适用于企業研發部門快速打樣、大中專院校實訓教學、科研院所的小批量制作。
技術參數：
1. 加工面闆：單/双面闆
2. 最大加工闆面：320×320
3. 最小加工線徑：4
4. 最小加工線距：6
5. 鑽孔最小孔徑：0.2
6. 主轴转速（r/min）：0-60000
7. 限位保護：XYZ双重限位保護，超限自停
8. 控制方式：ARM
9. 通信方式：USB
10. 软件兼容格式：Altium Designer、立創EDA、Eagle、AutoCAD、Pads、Protel99SE、DXP、CAM350和其它Gerber/DXF格式編輯软件。（提供至少三種软件的两種格式導图演示視頻）
11. 定位方式：五點機械定位和500万像素視覺定位
12. 加工平台：环氧樹脂
13. 固闆方式：双面胶
14. 配置静音吸塵系統
1. ★软件功能：批量制闆、銑平面、中英文語言切换、區域雕刻、斷點續雕、完成後關閉主轴和完成後關閉電腦等功能，软件提供終身免費升級。（廠家提供软件功能截图並提供软件終身免費升級承諾書）
15. XY向粗調移動距離出廠設置10mm，Z向粗調移動距離出廠設置1mm(可修改)，XYZ向微調移動距離0.01mm。
16. ★設備具有試雕調节深度功能，具有XYZ粗調和Z向旋转微調實體按鍵。（提供實物照片）
17. 金屬可視安全防塵罩，气動撐柱，並配有可移動底柜
18. 主轴功率 ：0.09KW
19. 整機功率 ：1.1KW
20. 電源：AC220V/50Hz
21. 外形尺寸（W × D × H）：1330mm×660mm×1210mm
22. 重量：157kg
 |
|||
 |
|||
|
