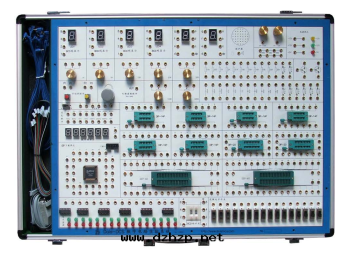

系統組成
電源： 交流輸入：220V±10%、50Hz
固定直流輸出：+5V/2A、-5V/0.5A、±12V/0.5A
可調直流輸出：+1.2V～+12V（/0.5A）
可調直流輸出：-1.2V～-12V（/0.5A）
手動單脈沖電路2組：每組可同时輸出正負两个脈沖，脈沖幅值为TTL電平。
可調連續脈沖源：0～1MHz。
固定頻率脈沖源16路，輸出为TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz。
时序脈沖發生電路及啟停控制電路。可産生四路脈沖信号，脈沖周期與輸入的时鐘信号相同，四个脈沖之間依次相差1个輸入时鐘周期。
六位高精度數字頻率計，测量範圍：0～9.9999MHz ，誤差<1Hz。
十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（为正邏輯）。
十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日历等實验顯示用。
揚聲器及驅動電路。可用作时鐘報时、報警及音乐演奏的發聲裝置。
BCD碼開關二組，提供BCD輸入。
可變電位器6只，阻值分别1K，5K，10K，20K，50K，100K，680K。
開放實验區，用于擴展實验、課程設計使用：
①提供40芯鎖緊插座2只，20芯鎖緊插座2只，16芯鎖緊插座2只，14芯鎖緊插座4只，可插8芯～40芯的各種IC；
②分立元件接插區，可接插電阻、電容、穩壓管、二极管、三极管等元器件，方便擴展。
③EDA擴展區，配置为Lattice 1016 CPLD。
基本實验
門電路的邏輯功能及测試實验
組合邏輯電路（半加器、全加器及邏輯運算）實验
觸發器實验㈠R-S、D、JK
觸發器實验㈡三态輸出觸發器、鎖存器
时序電路测試與研究
集成計數器及寄存器實验
譯碼器和數據选擇器實验
波形産生器及單穩态觸發器實验
555时基電路實验
可选實验
晶體管開關特性、限幅器與鉗位器實验
TTL門電路參數测試實验
CMOS門電路测試實验
A/D、D/A转换電路實验
时序電路應用實验
四路優先判決電路實验
智力竟賽搶答器實验
電子秒表實验
3位半直流數字電壓表實验
數字頻率計實验
拔河遊戲機實验
随機存儲器及其應用實验
8路搶答器電路設計實验
數字鐘電路的設計實验
交通燈控制邏輯電路設計實验
汽車尾燈控制電路
篮球競賽30S計时器
EDA開發設計實验
單元電路設計實验：
常用門電路設計
編碼器/譯碼器設計
觸發器及时序電路設計
同步/异步計數器設計
鍵盤掃描實验
加法器實验
綜合設計實验：
SSI組合電路的設計與冒險競争觀察
MSI組合電路的設計
可读写寄存器的設計
研究創新實验：
數字頻率計
數字電子鐘設計
十字路口交通燈自動控制器的設計
出租車計費器的設計
數字濾波器設計
DAC、ADC模型設計
數字模拟綜合系統設計
