系統組成

　　電源： 三相220V±10%，50Hz。

　　耦合電感1对。

　　單相變壓器1只，變壓比为220V比36V，功率50W。

　　三相燈組負载，每相可插入15W燈泡3只。

　　三相電容負载，0.47uF/400V、1uF/400V、2uF/400V各3只。

　　三相開關1只。

　　元件組：有保險丝座3只、鎮流器(20W)1只、啟輝器、電阻、1uF、2uF、4uF電容器等元件。

　　指針式電壓表头1只，指針式電流表头1只。

　　三相四線漏電斷路器屬选購件，用戶根據具體情況选配。

産品说明

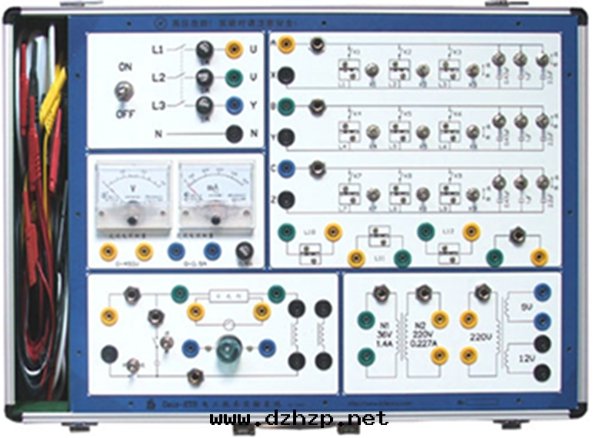

　　Dais-ETS型電工技術實验箱主要是進行《電工學》及《電路原理》中的强電部分實验，如單相交流電路、三相電路、日光燈電路實验。本實验箱由模块單元和元件庫相結合的闆面构成，全部采用歐洲标準的安全插座和安全實验導線， 連線方便，接觸可靠，而且壽命长、效率高，有效預防觸電隐患。實验面闆上印有元件符号及主要參數便于學生識别。實验箱結构緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷。可滿足各類高、中等院校及職業技術類院校開設的電工典型實验。

實验項目

　　用三表法测量電路等效參數

　　正弦穩态交流電路相量的研究

　　互感電路的测量

　　單相變壓器特性的测試

　　三相交流電路電壓、電流测量

　　三相電路功率的测量

　　功率因素及相序的测量

　　其它電工學控制實验

參考資料

　　秦曾煌，《電工學》，高等教育出版社

　　邱關源，《電路》，高等教育出版社
