系統特點
采用模块式結构，各模块間相互獨立，通过元件區不同元件組合，可組成多種测試電路；
實验闆正面印有電路原理图，反面安裝器件，使學生对實验原理一目了然，也防止了器件的人为損壞；各實验電路中需测試的點均有测試孔，使用方便，接觸可靠；

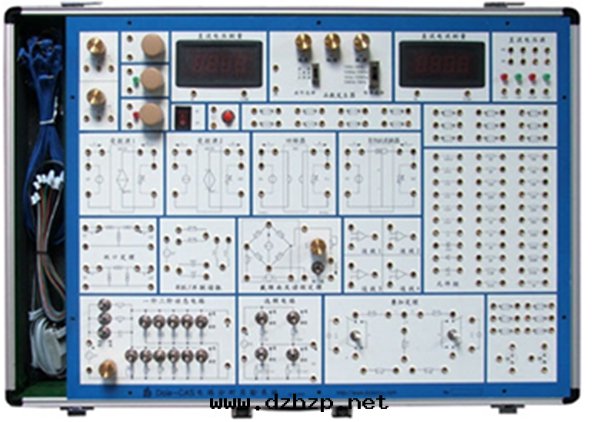

該實验箱适用于進行各種電路的實验研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實验教學的需要。
系統組成
電源：輸入：AC 220V±10%，50Hz
輸出：±12V/0.5A，±0～12V/0.5A（可調穩壓電源）
±5V/0.5A（固定輸出）
均有短路过载保護，自動恢複功能。
函數信号發生器（*輸出頻率达2MHz以上）：
波形：正弦波、方波、三角波
頻率範圍：2Hz～1MHz，分四檔連續可調
幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
數字電壓表，分0～2V、0～30V二檔
數字電流表，分0～2mA、0～200mA二檔
元件庫：有1～2W電阻22只、電容7只、二极管（穩壓管）3只、不同阻值電位器3只、可擴展器件接插孔18只、三极管二只、6.3V指示燈1只、運放4組。便于學生自行設計實验電路，提高學生的動手能力、設計能力，为開放性實验提供平台。
系統配有“電路設計與仿真软件Electronics Workbench Multisim v9.0”。幫助學生在自行設計實验電路时*行仿真試验，以提高設計成功率。
實验項目
線性與非線性元件的伏安特性
電位及其與電壓關系的研究
基尔霍夫定理
疊加定理
電壓源與電流源的等效變换
戴維南及諾顿定理
受控源VCVS、VCCS的實验
典型電信号的觀察和测量
RC一階電路的響應测試
二階電路的響應测試
RC选頻网絡特性测試
R、L、C元件在正弦電路中的特性實验
R、L、C串聯諧振電路的研究
R、L、C並聯諧振電路的研究
双口网絡测試
其它電路的研究
參考資料
秦曾煌，《電工學》，高等教育出版社
周守昌，《電路原理》，高等教育出版社
邱關源，《電路》，高等教育出版社
