系統特點

　　該實验系統具有安全、穩定、可读、可調整、直觀、靈活和新型等特點，操作簡單方便，系統運行可靠。具有很强的二次開發功能。

　　安全性

　　人員安全的保護：不論實验系統在正常工作或故障狀态下，不会危及操作人員的人身安全。

　　对誤操作的保護：不会因为誤操作而導致實验系統損壞。

　　電源的过流保護：因短路等故障而过流时，可自動切斷實验系統電源。

　　直觀性：實验系統功能模块的主要電气原理或特征将在面闆或電路卡上指示，實验系統各功能引腳的符号标注在面闆上。

　　靈活性

　　實验系統采用主闆和各模块分離的設計，可編程器件焊接在獨立模块上。通过选擇模块可以选擇不同廠家、不同型号、不同規模的可編程器件，既可适應不同的教學需要，也使系統的功能和規模擴展變得更为方便。

　　为了方便實验操作，減少对實验儀器儀表的依賴，實验系統主闆上各部分功能模块（包括一些基本功能模块和實验小工具）幾乎都是相互獨立的，可以根據需要选擇模块進行接線。

　　實验系統提供擴展集成插座、面包闆和部分必須的分立元件等，留有足夠的接線機会，也給實验系統留有足夠的機動靈活性。

　　新颖性

　　實验系統提供了邏輯可編程實验平台和模拟可編程實验平台，其中邏輯可編程實验平台包括CPLD/FPGA模块，模拟可編程實验平台包括ispPAC模块。不同模块使用不同的芯片，根據需要可选擇不同功能芯片的模块插接到實验主闆上。

　　多電壓源

　　系統提供了多種電壓，方便用戶使用：①±5V/1A　②±12V/0.2A　③0～27V/0.2A連續可調　④0～-12V/0.2A連續可調。

　　系統資料

　　根據用戶选擇的配置，向用戶提供完整的實验程序（如有），文檔，软件。

系統組成

　　模拟電路功能單元

　　模拟電路模块接入區：可接入各種模拟電路實验模块

　　波形發生器單元：

　　　輸出波形：方波、三角波、正弦波

　　　幅值：正弦波：0～14V（14V为峰-峰值，且正負对稱）

　　　三角波：0～24V（24V为峰-峰值，且正負对稱）

　　　方波：0～24V（24V为峰-峰值，且正負对稱）

　　　頻率範圍：分2Hz~100Hz、90Hz~1KHz、900Hz~10KHz、9KHz～90KHz四檔

　　直流信号源：双路±5V/1mA、±0.5V/mA、两檔連續可調。

　　3位半數字電壓表：测量範圍：-19.99V～+19.99V

　　數字電路功能單元

　　4×4矩阵鍵盤：矩阵式結构，組合按鍵。

　　16位撥動開關：開關量輸入。

　　十進制8421撥碼盤：提供0～9十進制編碼值。

　　16位開關量輸出：發光二极管紅、黃、绿色三組各5只高亮度發光二极管，含電流驅動。

　　6位LED顯示：7段數碼管静态顯示方式6位，動态顯示方式1~6位均可，含電流驅動。

　　有源晶振：4MHz标準时鐘，通过模块跳線器选擇，向可編程器件的CLK提供时鐘。

　　單脈沖發生器：提供加消抖處理,單个±脈沖輸出。

　　邏輯笔：可测量邏輯高低電平、高阻和脈沖狀态。

　　EDA實验功能單元

　　由數字電路功能單元、模拟電路功能單元共同組成。

　　可編程器件模块。标準配置为Xilinx的9572。用戶也选擇其它公司的CPLD/FPGA（选配）。

　　擴展實验模块區

　　集成電路擴展插座：可插實验用IC芯片或ispPAC模块。

　　面包闆單元。

産品说明

　　本綜合實验系統能夠完成《電路基礎》、《模拟電子技術》、《數字電子技術》、《ISP在系統編程EDA實验》、《VHDL設計》、《電子系統綜合設計》等課程的實验。在實验方式上采用全新理念，保留了經典的傳統基礎功能模块验證性實验，增加了对中大規模複杂系統的設計、分析和管理實验，为學生提供了二次開發的良好环境，加强了學生对系統設計概念的培養和實践，以适應電子系統日趨數字化、複杂化和大規模集成化發展的需要，真正做到學用結合，为創新性人才的培養打下良好基礎。

系統配置

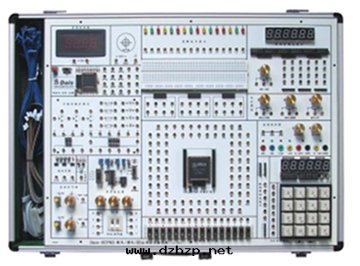

　　數電／模電／EDA實验系統主機

　　交流電源線一根

　　在系統邏輯可編程模块1块(或多块选配)

　　在系統模拟可編程模块（多块选配）

　　並行下载電缆一根

　　模拟電路實验闆一块（多块选配）

　　實验指導書一套

　　實验導線若干

模拟電路實验項目

一、分立元件電路實验

　　基本單級放大電路

　　两級放大電路

　　負反饋放大電路

　　射級跟随器

　　差動放大電路

　　比例求和運算放大電路

二、集成運算放大電路

　　模拟運算電路

　　電壓跟随器

　　反向比例放大器

　　同相比例放大器

　　反相求和比例放大器

　　双端輸入求和放大電路

　　積分與微分電路

　　積分電路

　　微分電路

　　微積分電路

　　波形發生電路

　　方波發生器

　　占空比可調的矩形波發生器

　　三角波發生電路

　　鋸齒波發生電路

　　有源濾波器

　　低通濾波器

　　高通濾波器

　　带阻濾波器

　　電壓比較器

　　过零比較器

　　反相滞回比較器

　　同相滞回比較器

三、其它實验

　　集成電路RC正弦波振蕩

　　集成功率放大器

　　整流濾波與並聯穩壓電路

　　串聯穩壓電路

　　集成穩壓電路

　　RC正弦波振蕩器

　　LC振蕩器及选頻放大器

　　電流／電壓转换電路

　　電壓／頻率转换電路

　　互補对稱功率放大器

　　波形變换電路

數字電路實验項目

　　門電路邏輯功能及测試

　　組合邏輯電路(半/全加器)

　　R-S、D、JK4、觸發器

　　三态輸出觸發器、鎖存器

　　集成計數器及寄存器

　　时序電路测試及研究

　　譯碼器和數據选擇器

　　波形發生及單穩态觸發器

　　555时基電路

　　CMOS門電路测試

　　門電路的驅動能力测試

　　寄存器及其應用實验

　　順序脈沖和脈沖分配器電路

　　多路模拟開關及其應用實验

　　四路優先判決電路實验

　　TS、OC門的功能测試及其應用實验

　　邏輯笔實验與分析實验

　　施密特觸發器及其應用實验

　　數字定时器實验

　　觸發器應用實验

　　时序電路應用實验

　　單穩态觸發器及其應用實验

　　電壓變换器實验

　　模數、數模转换電路實验

EDA實验項目

一、單元電路設計實验

　　常用門電路設計

　　編碼器／譯碼器設計

　　觸發器及时序電路設計

　　同步／异步計數器設計

　　鍵盤掃描實验

　　加法器實验

二、綜合設計實验

　　SSI組合電路的設計與冒險競争觀察

　　MSI組合電路的設計

　　可读写寄存器的設計

三、研究創新實验

　　數字頻率計

　　數字電子鐘設計

　　十字路口交通燈自動控制器的設計

　　出租車計費器的設計

　　數字濾波器設計

　　DAC、ADC模型設計

　　數字模拟綜合系統設計

電路分析實验項目

　　常用電子元件的特性認識

　　伏安特性的测試

　　受控源特性的研究

　　R、C電路特性

　　一階、二階電路的瞬态(时域)響應

　　双口网絡的研究
